转向箱、换向箱知识介绍

转向箱概述：

转向箱别名换向器、转向系统，也是一种推进力传送机构，是减速机中的一系列，在工业生产领域有很广泛性的应用。转向箱能够正反面运行，低速档或髙速传动装置平稳。转向箱当传动比并非1:1时，横坐标输入、纵坐标输出为降速，纵坐标输入、横坐标输出为增长速度。T系列螺旋伞齿轮转向箱，规范化，品种多，减速比1:1、1.5:1、2:1、2.5:1、3:1全为实际的传动比，具有单横轴、双横轴，单纵轴，双纵轴选择。可正反两面运行，低速或高速传动平稳，且噪声低，振动小承受力大。

T系列螺旋齿转向箱性能特点：

1、壳体：选用高钢性FC-25铸铁铸造；高弯曲刚度FC-25铸铁煅造；
2、传动齿轮：为传动系统齿轮轴，选用高纯净度合金钢50CrMnT调质精加工，经渗碳淬火处置及研磨而成；
3、主轴：为机床主轴轴承，使用高纯净合金钢40Cr调质生产加工，具有高悬重负载工作能力。
4、轴承：为滚柱轴承，配有具重负载水平的滚锥轴承；
5、油封：选用进口的双唇油封，具有防尘防漏油水平，双封唇片的骨架密封、兼具耐污及防水层油的工作能力；
6、润滑：适度的润滑油脂应用，能够充分运用转向箱的效率高，并提升其运行的试用期。

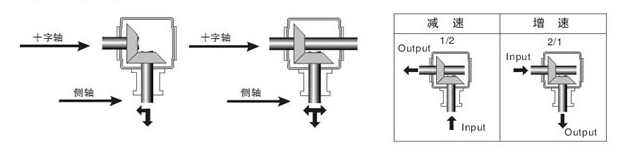

转向箱的传动方式：

转向箱的运行实例：

转向箱的型号表示方法：

特殊转向箱：
